Alinear componentes, colocar un mueble en plano o duplicar elementos forma parte de las operaciones esenciales en SketchUp. La extensión AD Design simplifica y acelera enormemente estas tareas gracias a una serie de herramientas potentes: Text Move, Align, Drop, Copies Along Curve y Copies Symétrie.

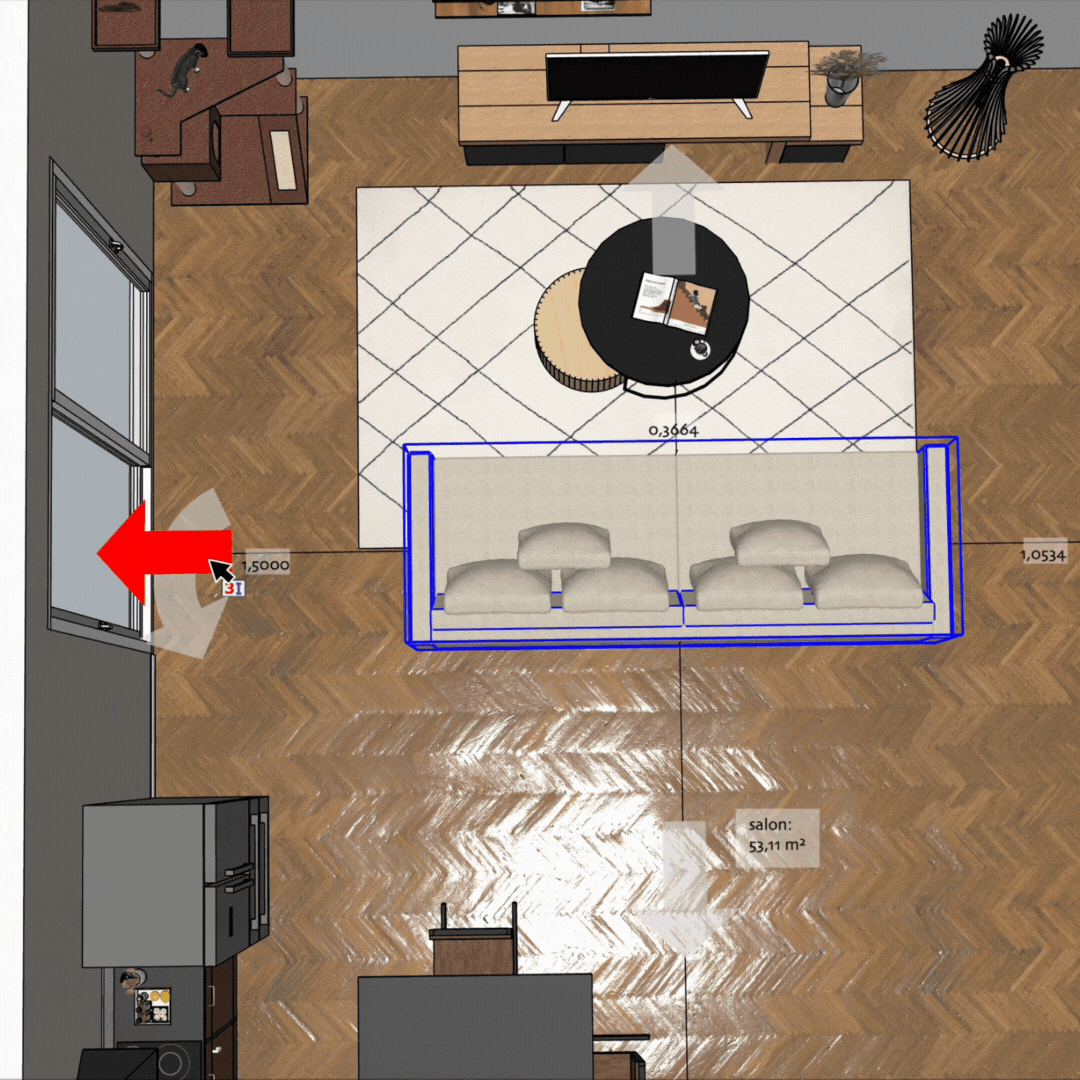

Text Move: mover y ajustar un objeto con precisión
La herramienta Text Move, integrada en AD Design, permite mover un componente modificando directamente sus dimensiones.
Una vez activada:
- Selecciona un grupo o componente.
- Acerca el cursor a una cota visible en el modelo.
- Haz clic en ella para introducir un nuevo valor.
El objeto se desplaza automáticamente para coincidir con la nueva dimensión, lo que la convierte en una solución ideal para mover un objeto en SketchUp con precisión absoluta.
Text Move también permite usar flechas direccionales para un desplazamiento inteligente, o flechas de rotación para orientar rápidamente un objeto a 90° o 180°. La extensión calcula automáticamente los vectores, evitando errores de colocación.
Es una herramienta imprescindible para recolocar muebles, ajustar volúmenes o realinear módulos en proyectos de interiorismo.

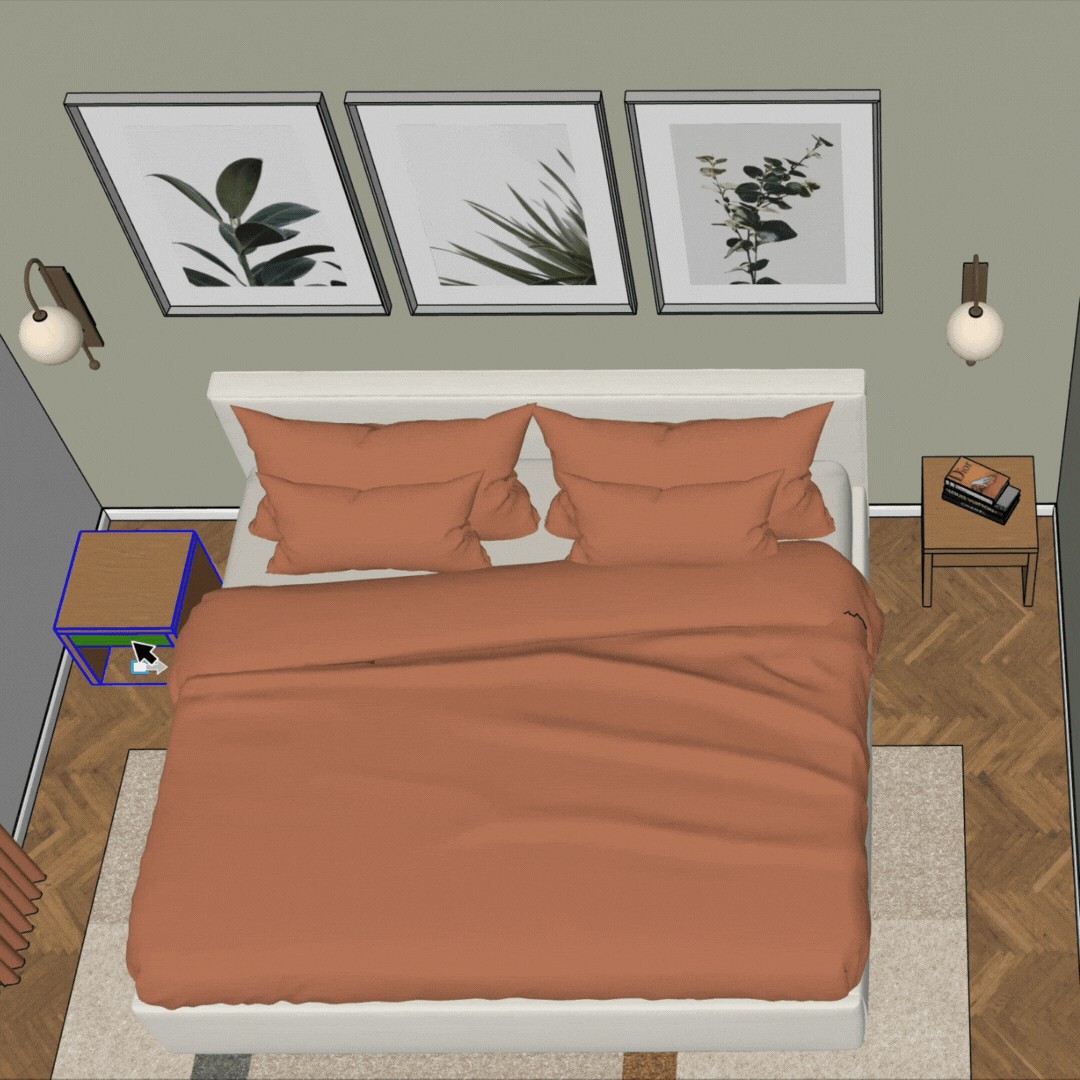

Align: el método más sencillo para alinear dos objetos en SketchUp
La extensión AD Design también ofrece la herramienta Align, especialmente diseñada para alinear rápidamente dos objetos en SketchUp.
Funcionamiento:
- Seleccionar uno o varios objetos.
- Hacer clic en una cara origen (en verde).
- Luego en la cara destino (en azul).
El objeto se desplaza automáticamente hacia la cara seleccionada, con una previsualización en negro antes de validar. La selección múltiple permite alinear varios elementos a la vez: mobiliario, tabiques, objetos decorativos…
Nota: la herramienta solo funciona con caras verticales, lo que lleva naturalmente al siguiente instrumento para todo lo que deba colocarse en plano.
Drop: la herramienta perfecta para apoyar objetos sobre una superficie en SketchUp
La herramienta Drop permite depositar automáticamente un objeto sobre una superficie, una función muy buscada por los usuarios. Es la forma más eficiente de alinear un objeto en plano en SketchUp, como colocar un mueble sobre el suelo, una lámpara sobre una mesa o reposicionar un objeto importado desde 3D Warehouse.
- Al pasar el cursor, una vista en modo “esqueleto” muestra el punto exacto donde el objeto será colocado.
- Con Ctrl (PC) o Cmd (Mac), puede elegirse si se alinea según el origen del componente o su punto más bajo, indispensable para objetos con formas irregulares.
La herramienta funciona únicamente con grupos y componentes, garantizando un posicionamiento limpio y preciso.
Alineamientos avanzados: Copies Along Curve y Copies Symétrie
AD Design incluye además dos herramientas avanzadas para ir más lejos en la organización del modelo.
Copies Along Curve
Permite duplicar un componente a lo largo de una curva: arco, círculo, spline, etc.
Funcionamiento:
- Seleccione el objeto.
- Seleccione la curva.
- AD Design distribuye automáticamente las copias de manera uniforme.
Perfecto para alinear postes, lámparas colgantes, elementos decorativos repetitivos o componentes arquitectónicos modulares.
Copies Symétrie
Esta herramienta crea automáticamente copias simétricas:
- 2 copias (simetría simple en un eje)
- 4 copias (simetría doble)
Al definir una distancia de ancho / profundidad, la extensión sitúa los objetos siguiendo los ejes del modelo. Es ideal para composiciones equilibradas, carpintería, diseño interior y fachadas.
Con la extensión AD Design, alinear y mover objetos en SketchUp se vuelve simple, rápido y extremadamente preciso.
Ya sea que necesites alinear dos objetos, colocar un modelo en plano, o crear duplicaciones avanzadas, las herramientas Text Move, Align, Drop, Copies Along Curve y Copies Symétrie ofrecen un verdadero ahorro de tiempo y un control total.
