Modelar cortinas en SketchUp puede parecer un detalle secundario… sin embargo, en arquitectura de interiores, los elementos textiles suelen marcar la diferencia en un render. Unas cortinas bien modeladas aportan profundidad, suavizan la luz y refuerzan el realismo del proyecto.
¿El problema? Reproducir pliegues naturales en SketchUp no siempre es sencillo. Afortunadamente, la extensión AD Design simplifica considerablemente el proceso gracias a tres herramientas clave: Arco, Weld Edges y Push Line.
A continuación, te mostramos el método completo para modelar cortinas realistas en SketchUp.
¿Por qué modelar cortinas en SketchUp?
En un proyecto de interiorismo, las cortinas cumplen un papel fundamental:
- Visten una ventana
- Estructuran el espacio
- Influyen en la percepción de la luz
En un render fotorealista, la ausencia de textiles suele hacer que la escena se vea fría o incompleta. Añadir cortinas en SketchUp permite mejorar la calidad de las presentaciones y aportar un nivel más profesional al proyecto.

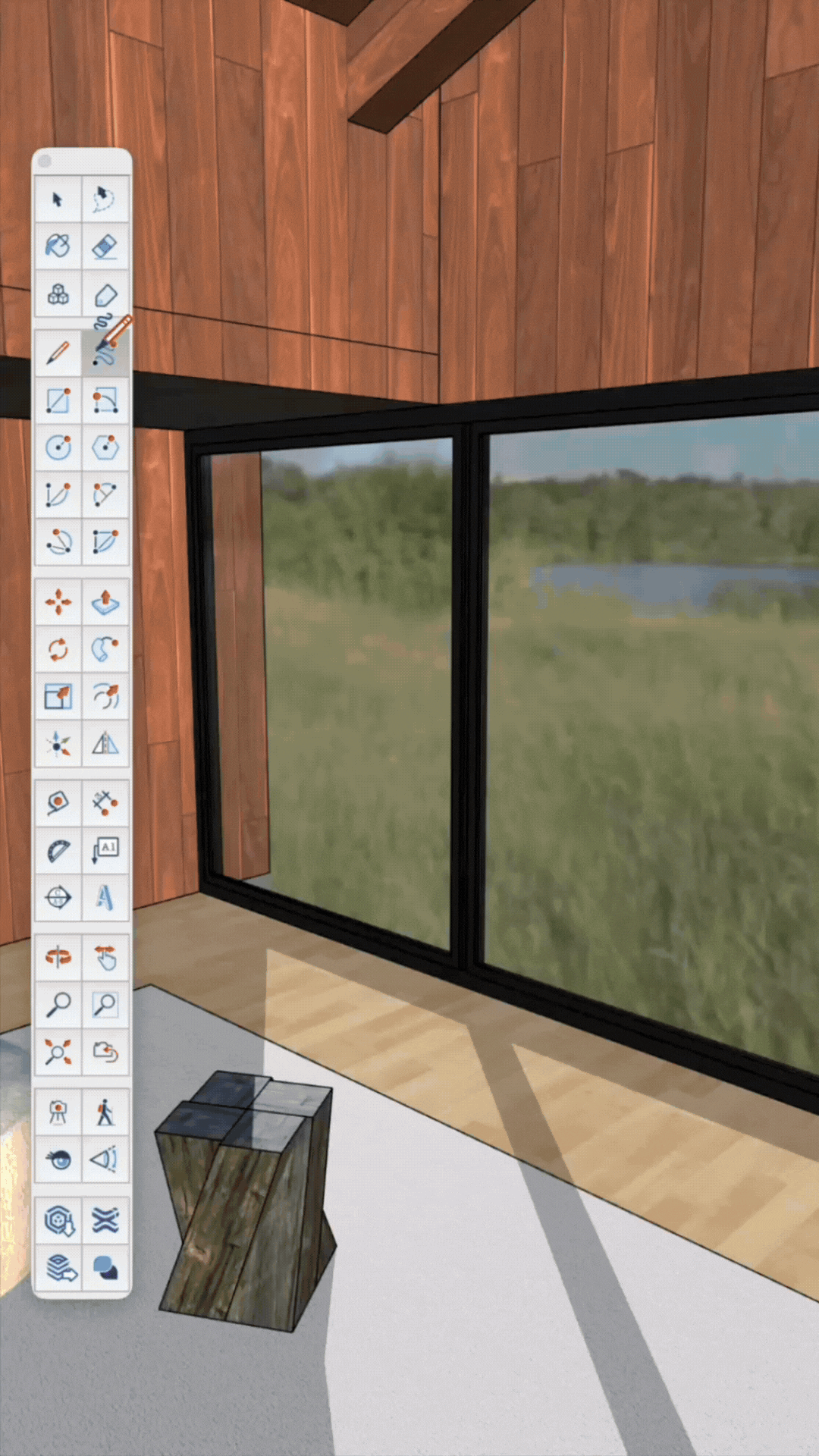

Paso 1: Dibujar los pliegues con la herramienta Arco (AD Design)
El primer paso consiste en crear la ondulación del tejido.
Comienza dibujando una línea horizontal que representa el ancho de la cortina. Esta línea será la base de los pliegues.
Activa la herramienta Arco. Dibuja un primer arco por encima o por debajo de la línea base para simular un pliegue. Repite la operación encadenando varios arcos para generar una sucesión de ondulaciones.
El objetivo es conseguir un efecto fluido y natural.
En este punto, la cortina todavía está formada por varios segmentos independientes. Ahora vamos a convertirlos en una sola curva continua.
Paso 2: Unificar las curvas con Weld Edges
Para modelar cortinas limpias y fáciles de extruir, es fundamental unificar los segmentos.
Selecciona todos los arcos creados y activa la herramienta Weld Edges.
Con un solo clic, las aristas se sueldan y se convierten en una curva continua. Este paso es esencial, ya que permite que SketchUp interprete la forma como un único trazado fluido, facilitando la extrusión posterior.
Si la herramienta no funciona, verifica que todas las aristas estén conectadas y compartan vértices comunes.
Paso 3: Extruir la cortina con Push Line
Ahora vamos a transformar esa curva en una superficie.
Selecciona la curva soldada y activa la herramienta Push Line de AD Design. Esta herramienta permite extruir una arista a lo largo de un vector, creando automáticamente una cara.
Extruye la forma hacia abajo para definir la altura de la cortina. Puedes introducir un valor exacto en el teclado (por ejemplo, 250 cm) para mayor precisión.
En pocos segundos, tendrás una cortina con pliegues regulares.
Consejo: añade un pequeño espesor (unos milímetros) para evitar un resultado demasiado plano, especialmente si trabajas con un motor de render.
Añadir realismo a tus cortinas
La cortina ya está modelada, pero algunos ajustes marcarán la diferencia:
- Aplica una textura textil adecuada
- Ajusta la escala del material para evitar patrones desproporcionados
- Suaviza las aristas para mejorar el acabado
- Agrupa el objeto para no alterar el modelo principal
También puedes inclinar ligeramente la cortina o crear dos grupos distintos para simular cortinas abiertas.
Conclusión
Modelar cortinas en SketchUp se vuelve rápido y sencillo con AD Design:
- Arco para crear los pliegues
- Weld Edges para obtener una curva continua
- Push Line para extruir con precisión
Integrando estas herramientas en tu flujo de trabajo, añadirás inmediatamente más realismo y calidad a tus proyectos de arquitectura interior.
¿Quieres ir más lejos? Descubre la extensión AD Design y simplifica tu modelado en SketchUp.
