SketchUp es apreciado por su rapidez y flexibilidad. Sin embargo, la modificación precisa de dimensiones o la estructuración de superficies puede volverse rápidamente limitante con las herramientas nativas, provocando ajustes aproximados o deformaciones involuntarias.
La extensión AD Design ofrece una respuesta eficaz gracias a sus herramientas Dimension, diseñadas para un uso profesional.
Herramienta Elongator: alargar un componente sin deformar sus proporciones

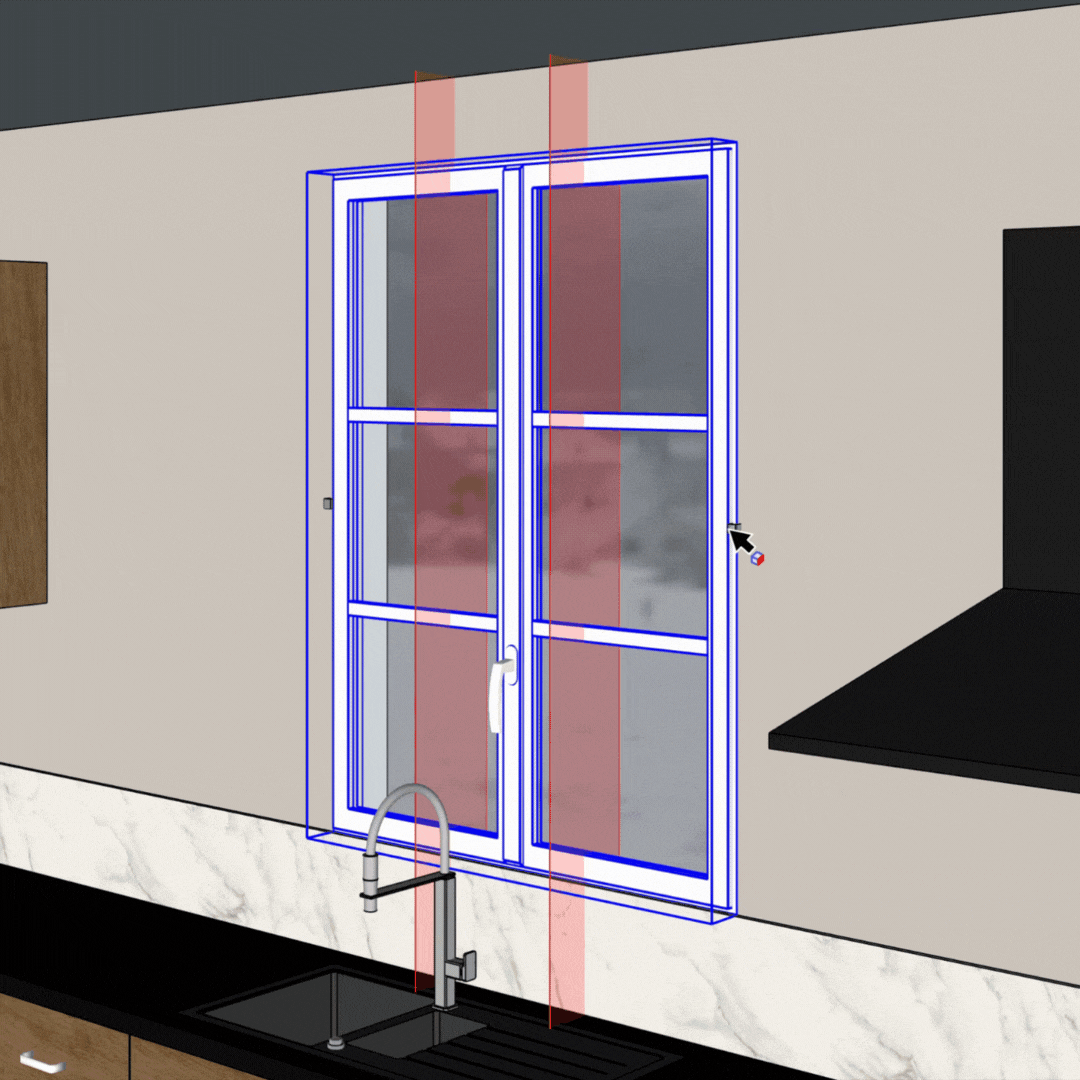

La herramienta Elongator permite alargar un grupo o componente a partir de un plano de sección, manteniendo las proporciones del objeto.
A diferencia de la herramienta de escala clásica, solo las partes afectadas se estiran, sin impactar el conjunto del modelo.
Funcionamiento de la herramienta Elongator
- Selección de un componente o grupo
- Clic en una cara para definir el plano de alargamiento
- Movimiento del ratón para ajustar la longitud
- Clic para validar
Una previsualización en modo esqueleto permite anticipar el resultado antes de confirmar, garantizando un control preciso de la operación.
Atajos y modos disponibles
- Ctrl: alternar entre el modo desde el borde y el modo desde el centro
- Alt: alternar entre el modo de 1 plano y 2 planos para adaptar los cortes y conservar las proporciones
- Esc: cancelar la operación
Buenas prácticas
- Introducir directamente un valor numérico preciso en el campo de valores
- Utilizar el modo desde el centro para preservar las simetrías
- Ideal para muebles, volúmenes arquitectónicos, módulos, cajas o elementos técnicos
La herramienta Elongator es una solución fiable para modificar una dimensión sin comprometer la coherencia del modelo.
Herramienta Divisor: estructurar una cara en segmentos regulares

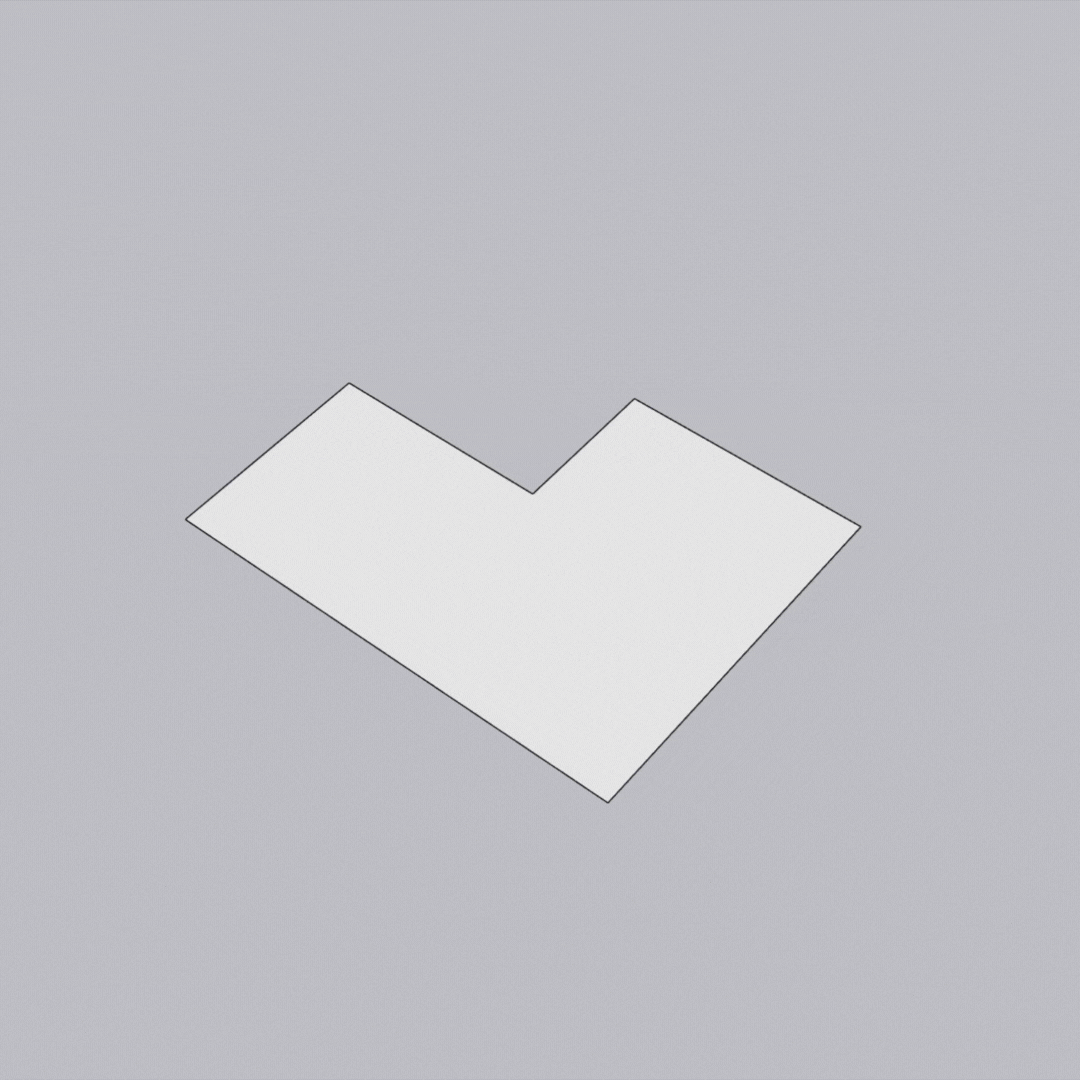

La herramienta Dividir permite dividir una cara según dos ejes perpendiculares.
Es especialmente útil para crear tramas, despieces o divisiones regulares, manteniendo una excelente legibilidad del modelo.
Funcionamiento de la herramienta Divisor
- Pasar el cursor sobre la cara a dividir
- La arista más cercana define el primer eje de división
- El vértice más cercano se convierte en el punto de inicio
- Clic para crear la división
Antes de validar, una previsualización muestra el punto de inicio en rojo y los ejes de división en azul, facilitando un posicionamiento preciso.
Controles y atajos
- Pasar el cursor: previsualización de la división
- Clic izquierdo: crear la división
- Shift: bloquear el punto de inicio
- Alt (Mac) / Ctrl (Windows): activar o desactivar el modo grupo
- Esc: cancelar
Introducción de dimensiones
- Las dimensiones pueden introducirse directamente en el campo de valores: longitud;anchura
- Los valores por defecto se memorizan, facilitando las operaciones repetitivas.
Modo grupo
- Desactivado: las divisiones se crean directamente sobre la cara
- Activado: las divisiones se crean dentro de un grupo independiente
El modo grupo permite mantener una estructura de modelo clara y fácilmente editable.
Las herramientas Dimensión de la extensión AD Design aportan un verdadero valor añadido a SketchUp. Elongator facilita el ajuste preciso de los volúmenes, mientras que Divisor permite estructurar eficazmente las superficies.
Ambas contribuyen a mejorar la precisión, la legibilidad y la productividad de los proyectos, respondiendo a las exigencias de los profesionales del diseño. Para un uso profesional de SketchUp, estas herramientas se convierten en aliados imprescindibles.
